Ріщення, що допоможе врятувати життя людей, котрі зараз не можуть бути під’єднані до апарату штучної вентиляції легенів. За допомогою пірнальної маски та кількох перехідників можна забезпечити під’єднання до одного апарату ШВЛ 2х та більше людей, БЕЗПЕЧНИМ для людини способом.
COVID19: ЗВЕРНЕННЯ 31.03.2020 – ПОТРІБНІ ПІРНАЛЬНІ МАСКИ, ЗБІР ЩОБ ВИКОРИСТАТИ ДЛЯ ХВОРИХ ТА МЕДИКІВ
Covid19 2: Пірнальні маски як спосіб – відповіді на запитання, 01.04.2020
Відгук про користування пірнальною маскою
Перегляньте відгук за посиланням
Відповіді на запитання
Хто розробник?
Розроблено для України небайдужими інженерами з компанії MAWI, з допомогою багатьох інших інженерів. Детальніше про рішення для апаратів ШВЛ на сайті компанії MAWI (“трійник”, розгалужувач 1-2).
Що це таке?
Ознайомтесь детальніше за посиланнями:
https://www.isinnova.it/easy-covid19-eng/
https://www.isinnova.it/easy-covid-19-ru/
Як це працює?
Перегляньте відео:
– MAWI Pipeline (трійник)
– Відео як використовувати маску ДЛЯ ПАЦІЄНТА
– Відео як використовувати маску ДЛЯ ЛІКАРЯ – Відео 1 (показує як використати маску для самостійного дихання пацієнта з потоком кисню та створеним PEEP, за рахунок механічного клапана PEEP, що підключається на другий отвір перехідника), Відео 2
Перегляньте інші відео на цю тему на каналі Anticovid19.Network.
Це безпечно?
Це рішення є цілком безпечним. Ми консультуємось по ньому із медиками.
Науковий медичний експерт – Дубров Сергій Олександрович.
Перелік всіх медичних спеціальностей Сергія Олександровича – лікар-анестезіолог
Кваліфікаційна категорія – вища
Наукова ступінь – доктор медичних наук, професор
Посада – головний науковий співробітник
Науковий стаж -15 років
Клінічний стаж –17 років
Консультуємось напряму з лікарями з багаторічним досвідом:
Роман Богданович Пилипчук
Валентина Дмитрівна Якимчук
Микола Феодосійович Муляр
Роман Богданович Пилипчук
Ростислав Дмитрович Левчук
Хтось вже користувався цим?
Цю технологію вже використовують у світі, зокрема в Іспанії (читати статтю) та Чехії (читати статтю)
Де взяти маски?
Перегляньте covid19:Всеукраїнську карту волонтерських ініціатив. На цій карті відображені дані координаторів по збору пірнальних масок.
Сконтайтуйте із координаторами по збору масок у Вашому місті. Перелік координаторів по кожному місту України за посиланням.
Координатори (копія з файлу щоб зручніше)
———————————————
Тернопіль – Вікторія Фаріон +380961978082
Львів – Ростислав Чайка +380505228875
Інші міста в файлі
———————————————
Як стати координатором по збору масок у Вашому місті?
Будь ласка заповніть форму за посиланням
Перегляньте covid19:Всеукраїнську карту волонтерських ініціатив
Де взяти перехідники?
До кожної маски потрібен перехідник. Його необхідно надрукувати на 3д принтері у Вашому місті згідно готових до друку моделей (знайдіть людей у Вашому місті, які мають 3д принтер та вміють його використовувати). Є мінімум 4 різних варіації кріплень.
Перегляньте перелік тих, хто може надрукувати перехідники у Вашому місті.
ЗАВАНТАЖУЙТЕ БЕЗКОШТОВНО Вихідні матеріали для 3D друку розподільників для апарату штучної вентиляції легень.

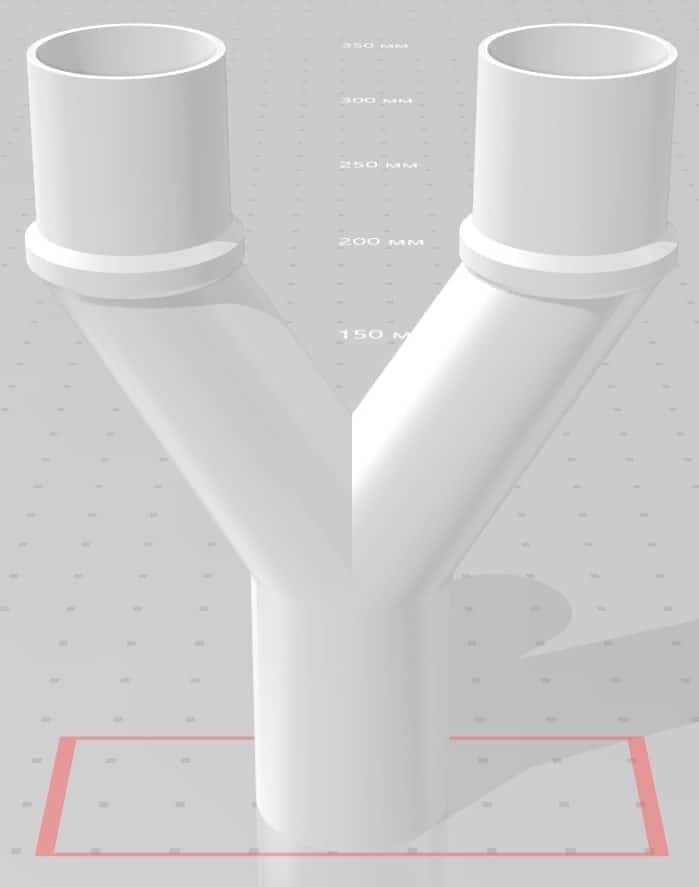

Розгалужувач для апарату ШВЛ
Версія 2.0 буде доступна згодом

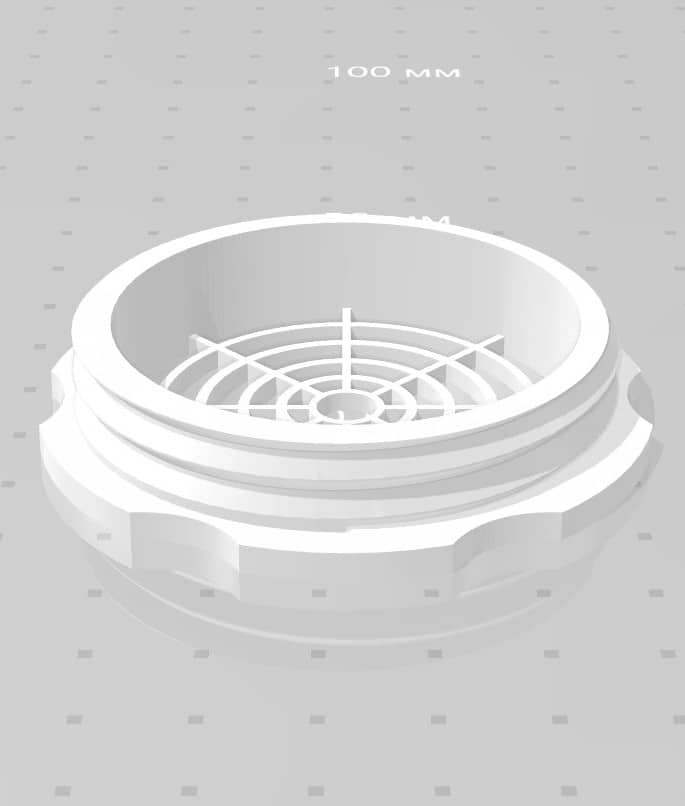

Фільтр для маски ЧАСТИНА 1

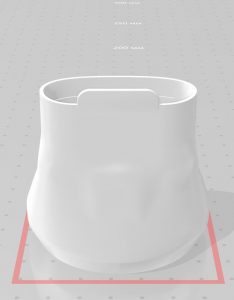

Фільтр для маски ЧАСТИНА 2
Перехідник для маски ТИП 1

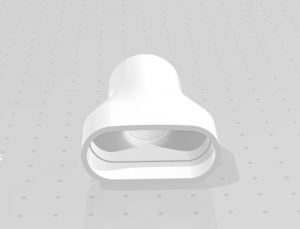

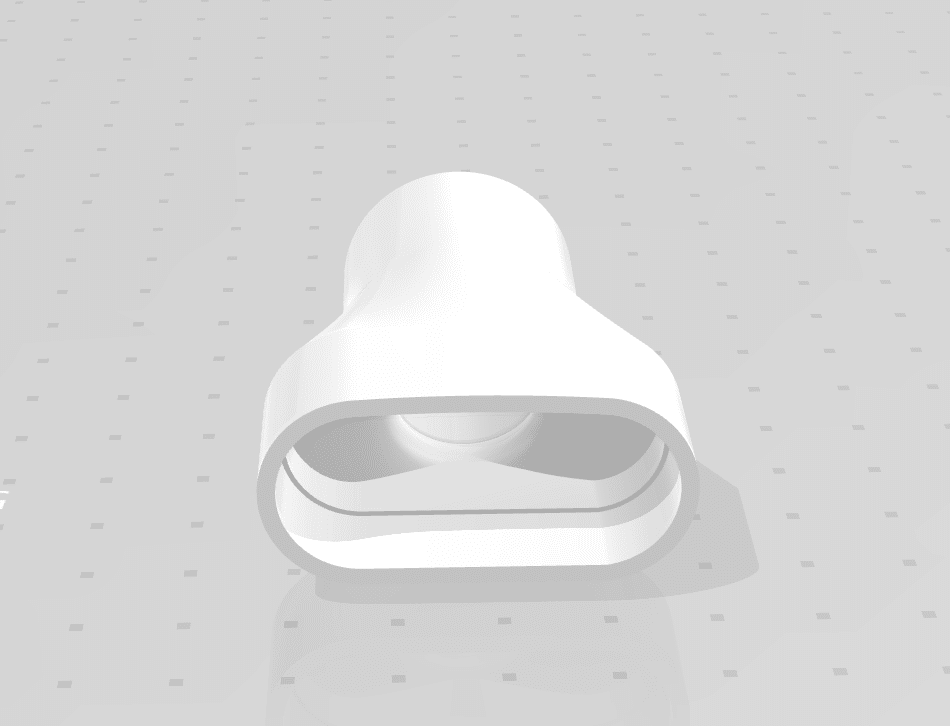

Перехідник для маски ТИП 1А для дорослих
Завантажити версію 1.0 для американських принтерів
До яких апаратів ШВЛ підходять розгалужувачі?
Розгалужувачі підходять для таких апаратів штучної вентиляції легень:

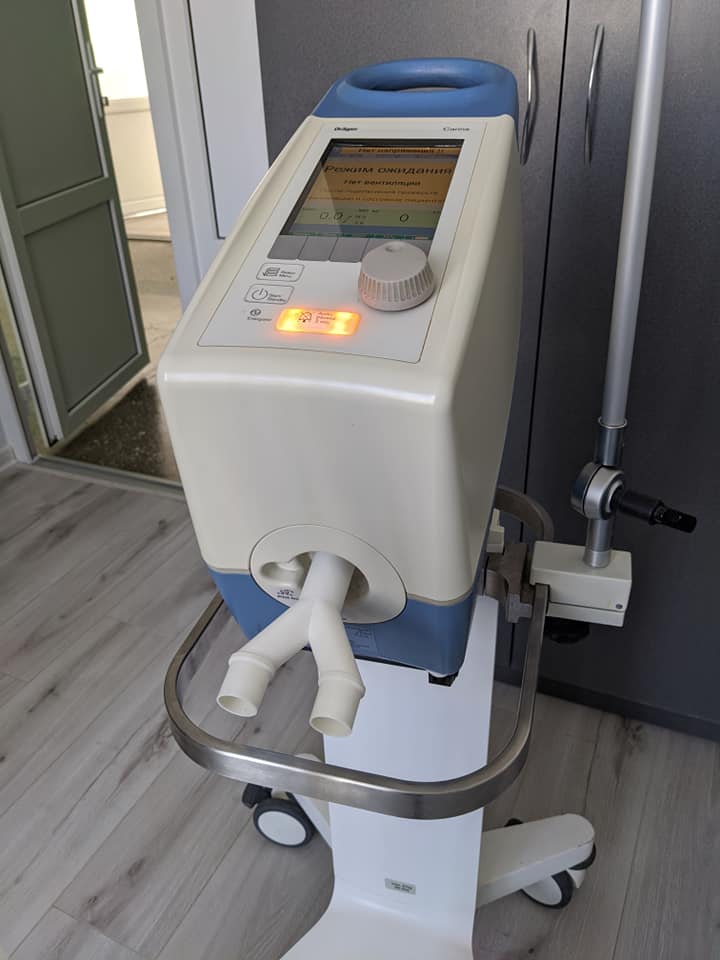

Апарат моделі Сarina

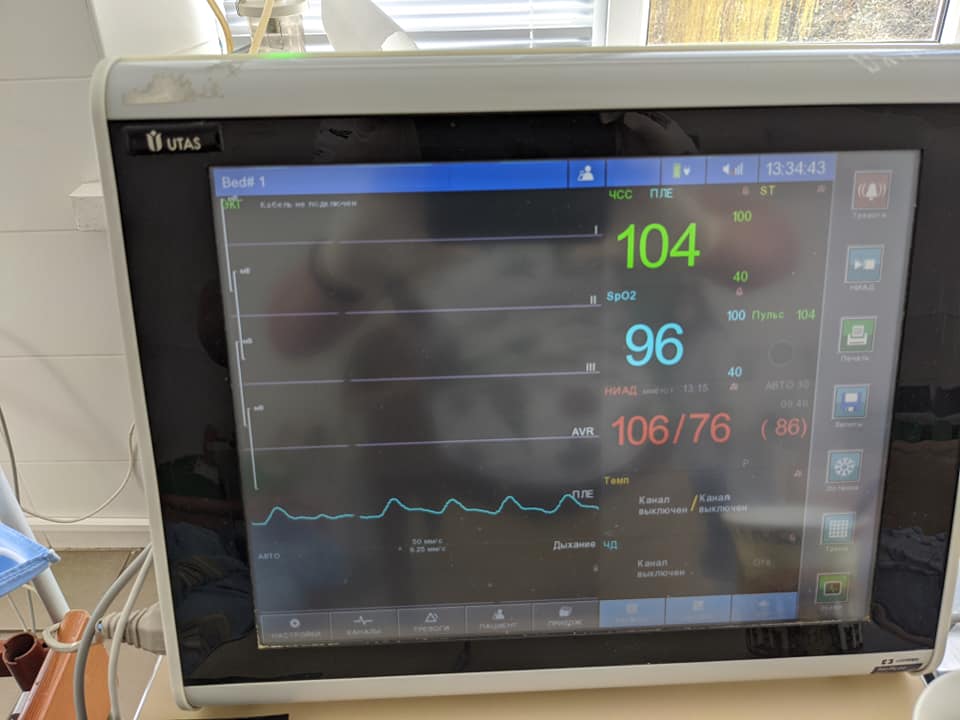

Апарат моделі Utas

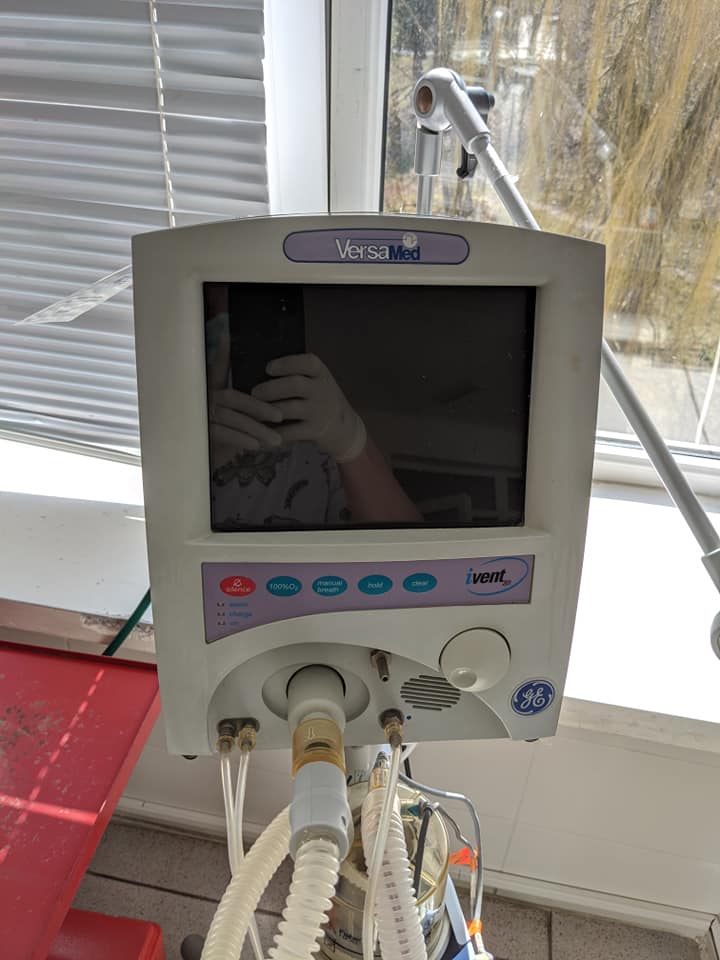

Апарат виробника VersaMed

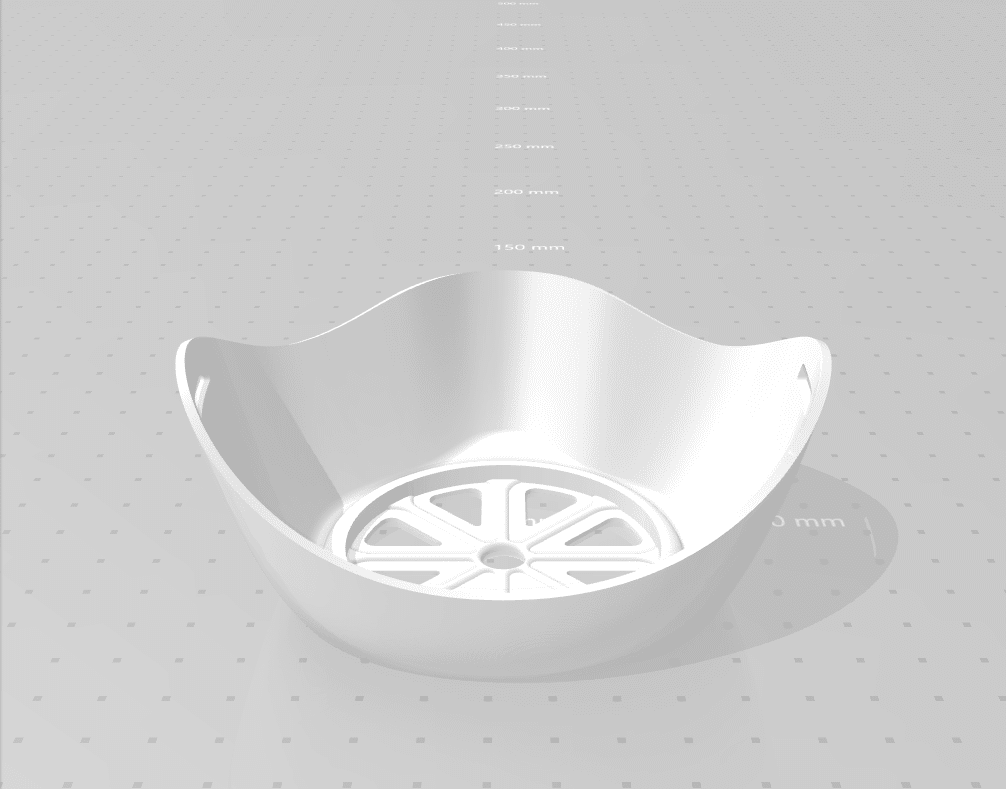

Ми також розробили захисну маску для кожного. Завантажуйте матеріали безкоштовно за посиланням
Завантажте вихідні матеріали для друку фільтрів для СІПАП (СРАР) апаратів. Папка із матеріалами

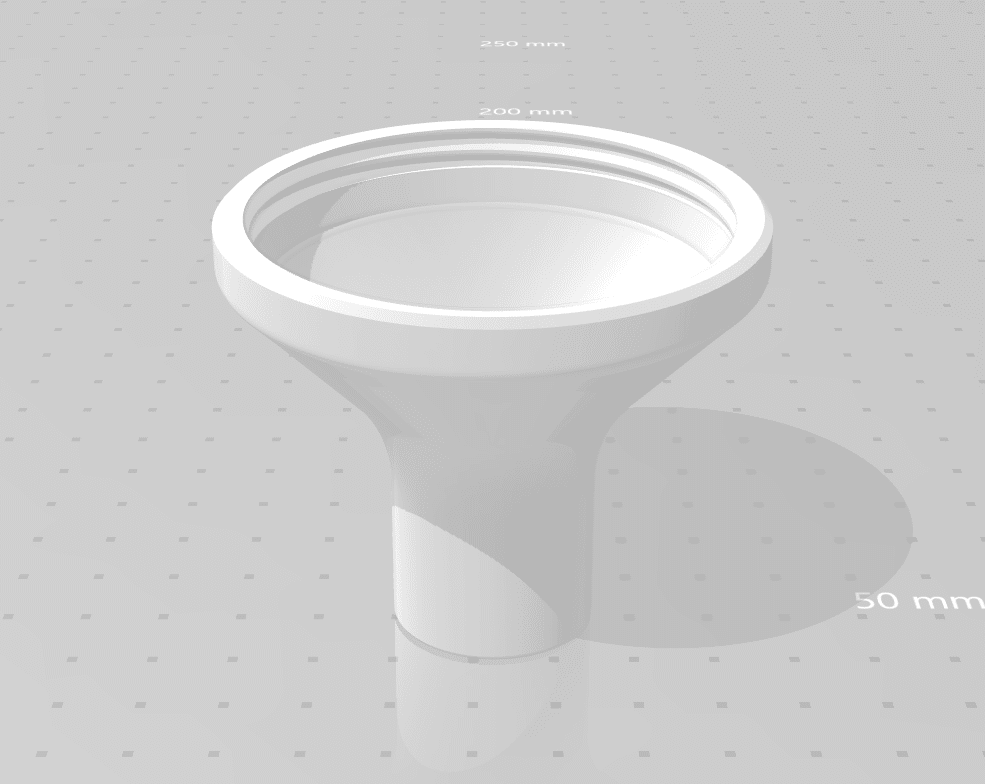

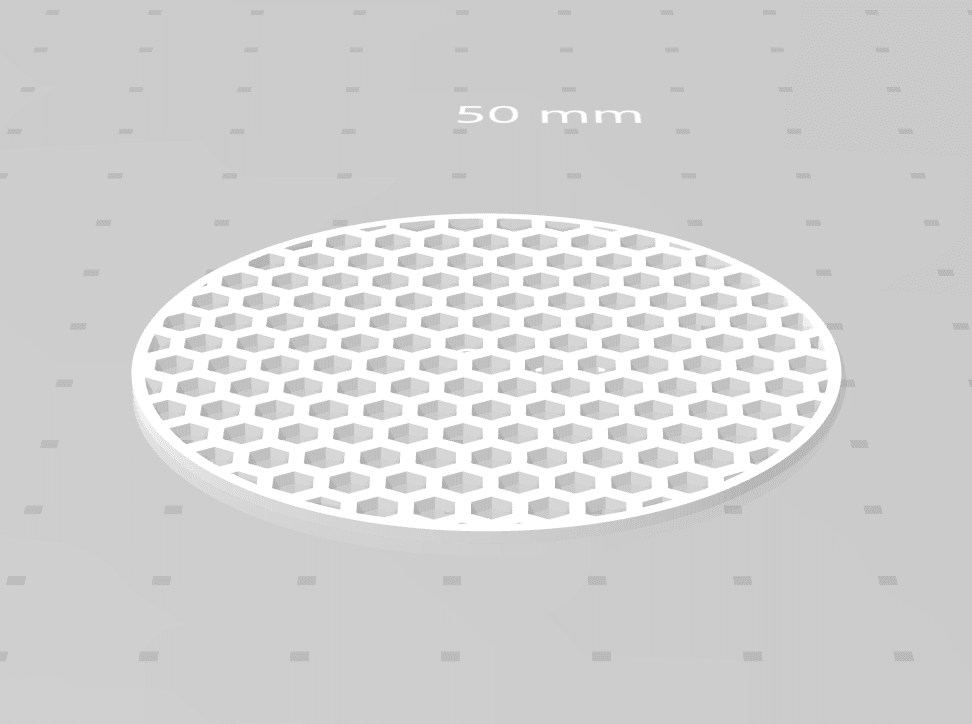

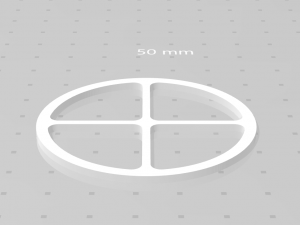

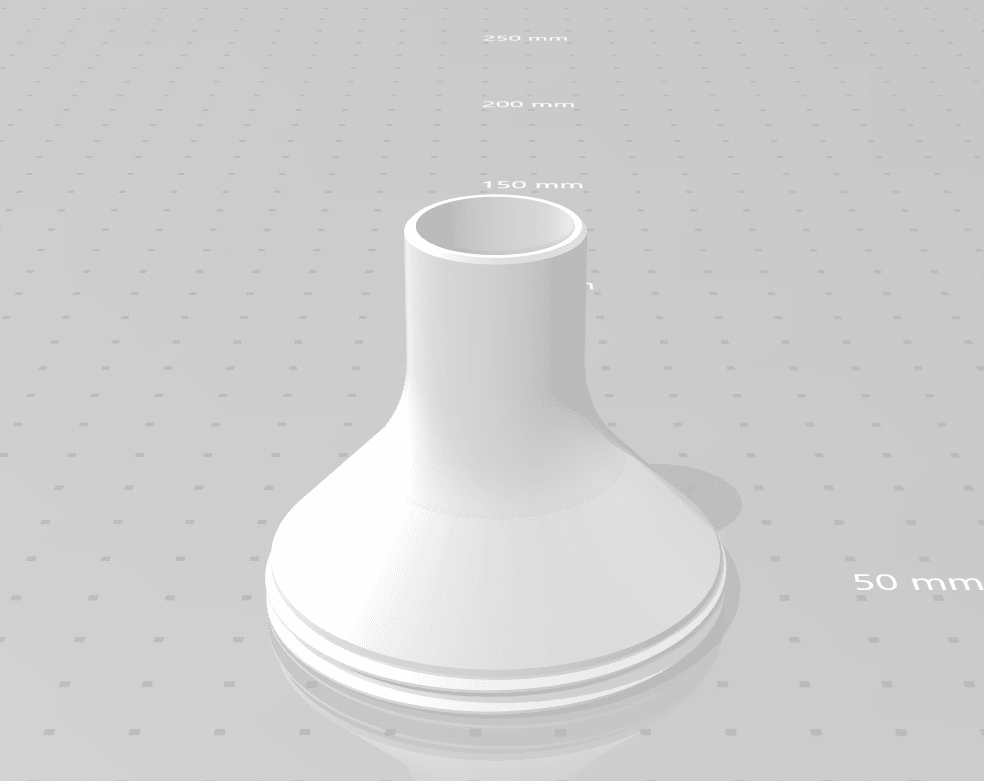

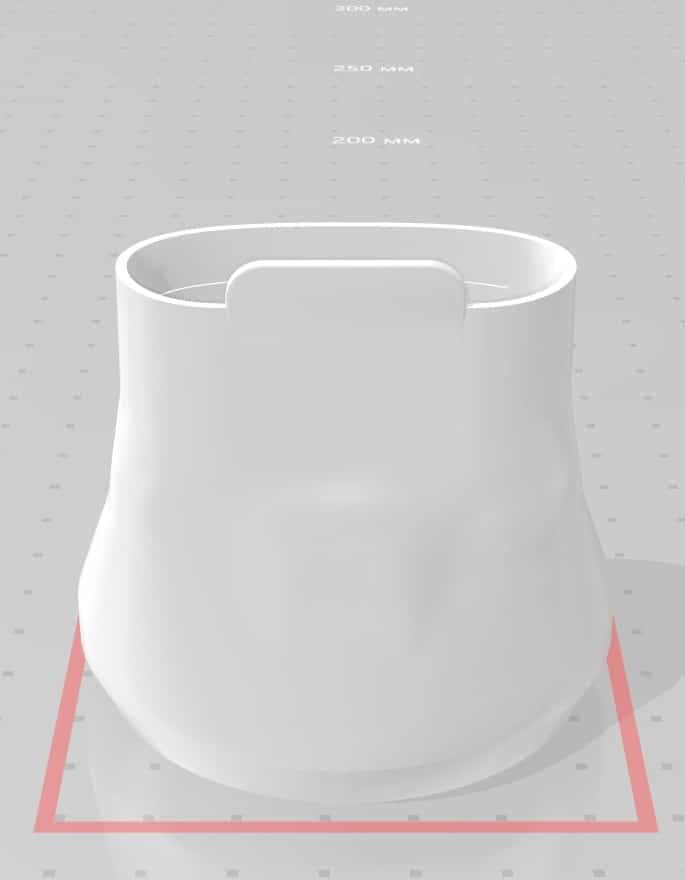

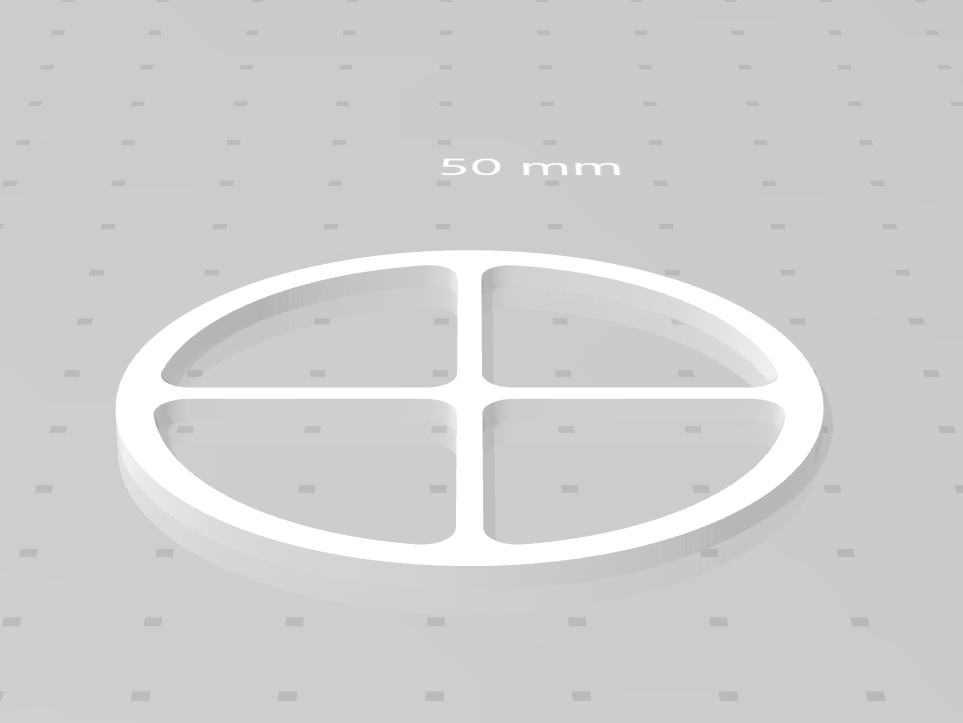

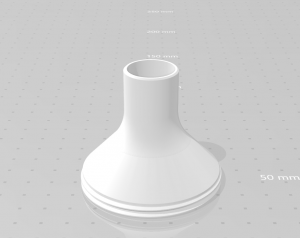

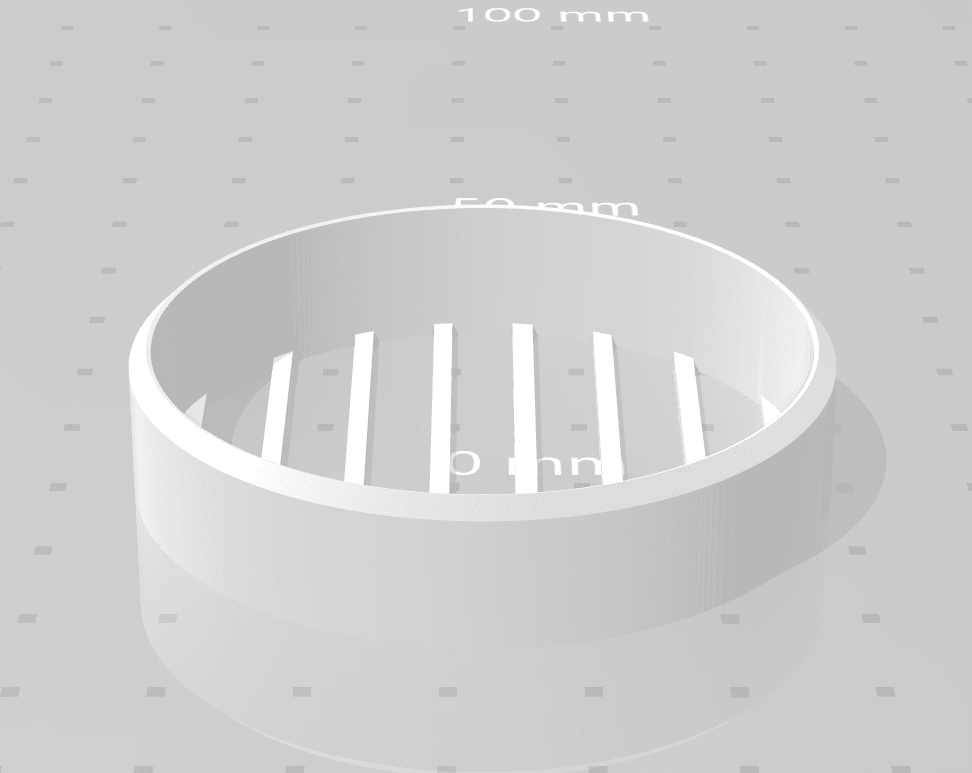

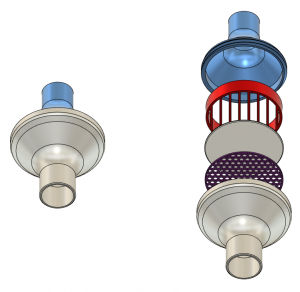

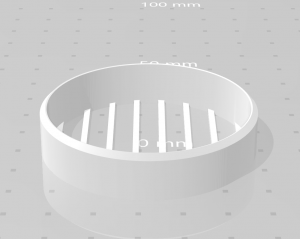

Фільтр складається із двох частин (див. нижче малюнок 1 та малюнок 2) та двох тримачів фільтру (див. нижче малюнок 3 та малюнок 4). Весь фільтр має вигляд, який зображено на кресленні зправа.
Як стати координатором по 3д друку?
Хочете координувати процес збору перехідників для апаратів ШВЛ у Вашому місті? Заповніть форму за посиланням.
В яких випадках слід використовувати перехідники?
Розподілювачі для пацієнтів варто використовувати у випадках, якщо хворий може самостійно дихати. Якщо хворий знаходиться без свідомості і він не може самостійно дихати, тоді не слід використовувати дане рішення.
Який матеріал використовувати для друку перехідників?
Матеріал для друку це пластик (РРА). Важливо, щоб пластик був якісним, оскільки він не повинен тріскати і пропускати повітря повз клапани.

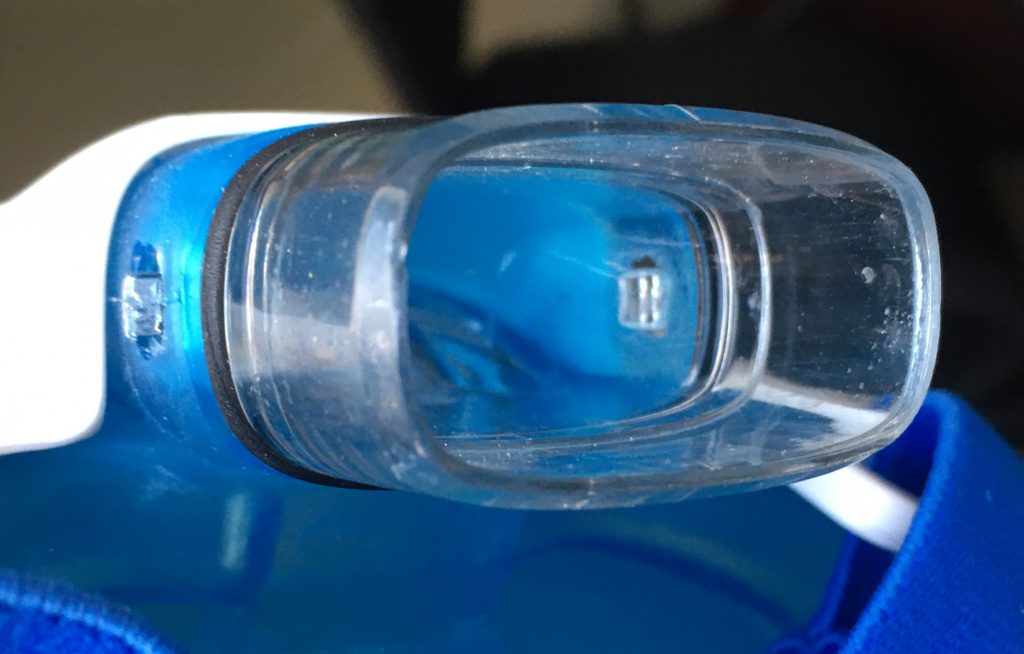

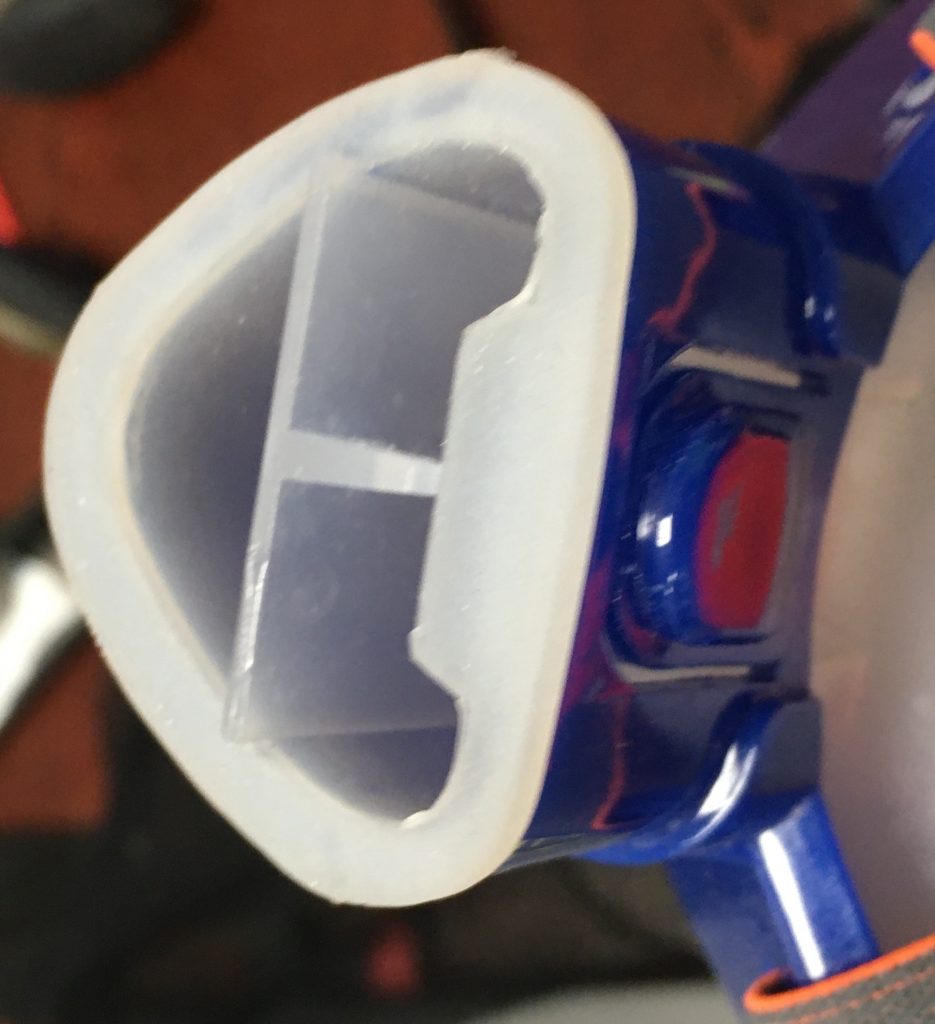

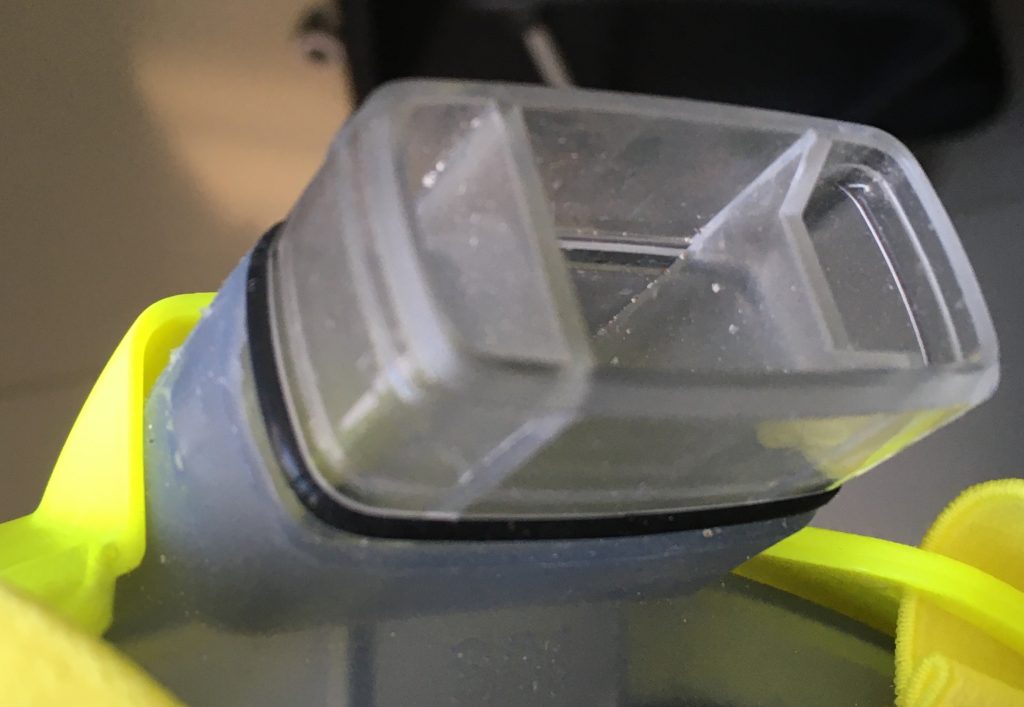

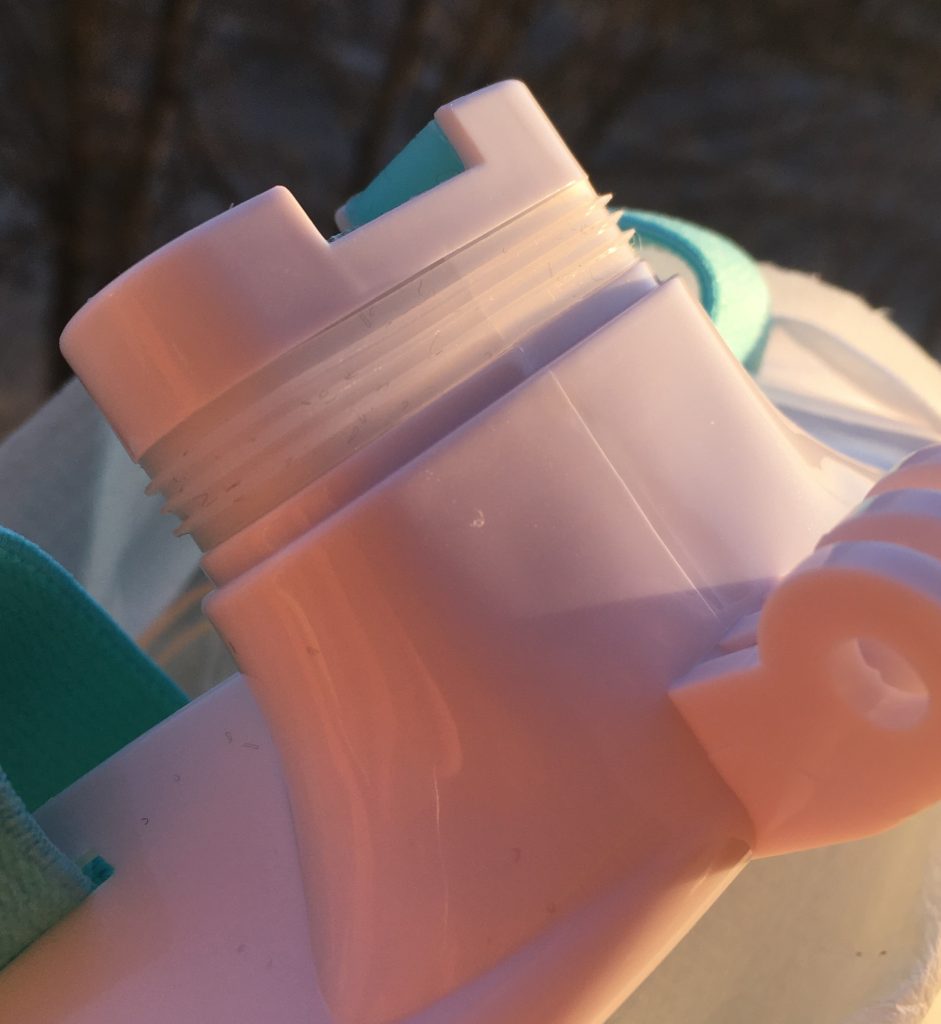

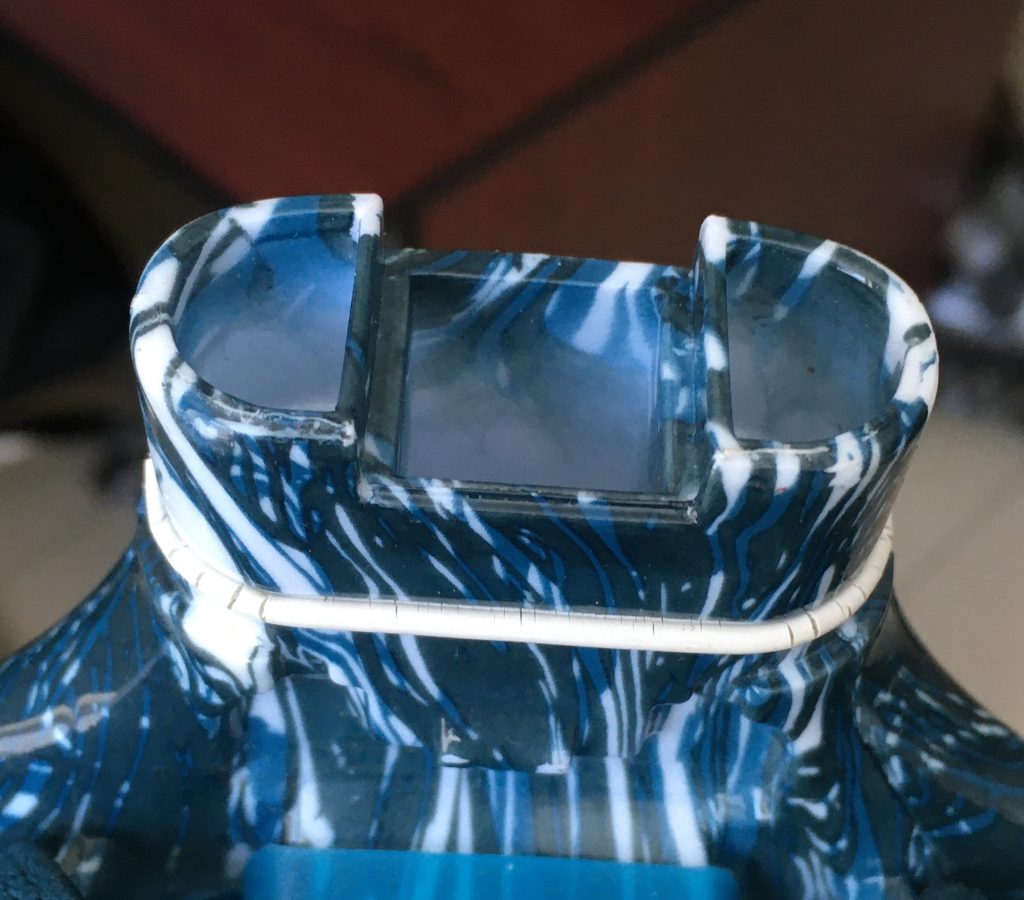

Чи є моделі перехідників для різних типів масок?
Моделі перехідників підходять лише для певних типів масок.
Приклади необхідних масок (закладка “ПРИКЛАД ПОТРІБНИХ МАСОК”)
Які параметри друку 3д моделей з PLA?
Товщина слою від 100 мкм до 250 мкм – в залежності від можливостей принтеру.
Коефіціент заповнення – 100%.
Температура друку матеріалу PLA – в залежності від виробника, але рекомендовано використовувати нижню межу друку – наприклад PLA 190-210 С, по можливості (якщо принтер зможе надрукувати без проблем) слід друкувати при температурі – 190 С.
Recommended parameter:
Support: None | Layer height: 0.3 mm | Nozzle size: 0.4 mm | Infill: 100% | Material: PLA
Specific color : No
Adding a brim : As you wish
Чи можливий друк фотополімерним методом? Чи шкідливі матеріали при такому друці?
Друк фотополімерним принтером КАТЕГОРИЧНО ЗАБОРОНЕНО.
Як визначити пріоритет друку моделей (що потрібно друкувати, в яких кількостях та в якій послідовності)?
Для відповіді на ці запитання зверніться до координатора по 3д друку у Вашому місті. Контакти координаторів
Чи можна використовувати перехідники (розподілювачі) на більш, ніж 2 виходи?
Так можна. За допомогою системи з перехідників. Підключаєте один подвоювач до апарату ШВЛ, до виходів із перехідника підключаєте ще два перехідники і таким чином будуєте ієрархію, яка вже дозволить вентилювати 4 пацієнтів. По аналогії можна масштабувати доти, доки вистачить потужності апарату ШВЛ.
Чи справиться апарат із нагрузкою на двох пацієнтів?
Так. На даний момент підтверджено, що один апарат справляється із вентиляцією легень двох пацієнтів. Ми співпрацюємо з медичними техніками, щоб взнати яку максимальну кількість пацієнтів може вентилювати цей апарат. Є інформація, що апарат успішно використовують для 7-9 пацієнтів.
Чи вентилює апарат ШВЛ однаково обидвох підключених через перехідник пацієнтів?
Так. Апарат вентилюватиме обидвох пацієнтів із однаковою потужністю. Це є певний ризик. Тому ці рішення є рішеннями крайньої міри, на випадок якщо є пацієнтів більше, ніж апаратів ШВЛ.
